Blueprint公司M3000d雙頻識別聲吶
產品介紹：

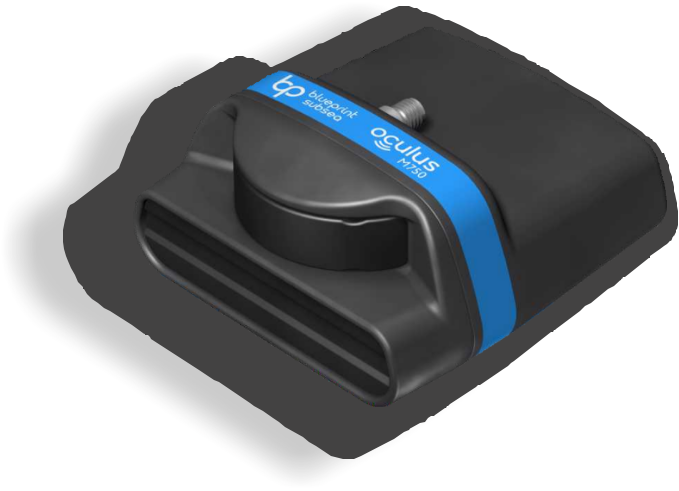

Oculus M系列多波束聲納成像聲納，該產品設計被用來進行多種水下作業應用。該聲納體積在所有同類聲納中的體積較為小巧，非常適合安裝在微型水下機器人上，其堅固的結構設計使其可以滿足大型機器人和海底基礎構造物上進行使用。
M3000d雙頻聲納：
該型號為雙頻1200kHz/3000kHz聲納，探測距離30m/5m 其高的分辨率適合近距離的導航和水中清晰圖像的采集。
尺寸 | 125mm長，122mm寬，62mm高 | ||
結構及材料 | 海洋防腐蝕鋁合金 （可使用鈦合金） | ||
重量 | 850g（空氣中）300g (水中) （可以定做等浮力） | ||
耐壓等級 | 300米耐壓（其他深度可選） | ||
水下接頭 | Impulse IE55 系列,6-路 | ||
通信方式 | 100-M以太網 | ||
工作電壓 | 20V - 36V DC | ||
功率消耗 | 10W-35W (依賴型號和量程） | ||
集成傳感器 | 聲納探頭集成了壓力和溫度探頭可用于聲速計算 | ||
性能指標 | M370s | M750d | M3000d |
工作頻率 | 375kHz | 750kHz/1.2MHz | 1.2MHz /3.0MHz |
測量范圍（最大） | 200m | 100m 40m | 30m 5m |
測量范圍（最小） | 0.2m | 0.1m | 0.1m |
距離分辨率 | 8mm | 4mm/ 2.5mm | 2.5mm/2mm |
更新速率 | 40Hz | 40Hz | 40Hz |
水平波束開角 | 130° | 130°/ 80° | 130°/ 40° |
垂直波束開角 | 20° | 20° /12° | 20° /20° |
波束個數 | 256 | 512 | 512 |
角度分辨率 | 2° | 1°/ 0.6° | 0.6°/ 0.4° |
波束間隔 | 0.5° | 0.25° / 0.16° | |
關鍵詞：多波束聲納,Blueprint,圖像聲納
