SBP-1淺地層剖面儀
SBP-1淺地層剖面儀是識別海底沉積物或巖石并給其進行分層的最有效的工具，廣泛應用于海底地質勘探、水底沉積物剖面分類、水下管道或電纜探測、水下目標搜尋、疏浚調查、水底電纜鋪設路徑計劃等。跟市場上其他淺地層剖面儀相比，SBP-1淺地層剖面儀使用更靈活方便。既適用于以桿支撐推動的淺水應用，也適用于船拖使用的深水大面積調查。
SBP-1淺地層剖面儀組件包括：
水下拖魚、連接電纜（含防水接頭）、甲板聲納處理器、SONAR VIEW數據記錄和分析軟件。
可選組件包括：
聲納地圖覆蓋軟件（船舶航跡追蹤軟件）、電纜管理系統。

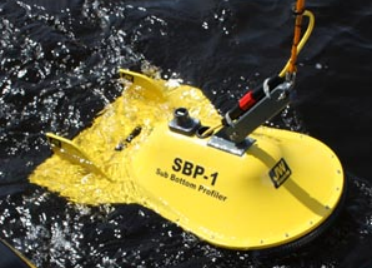

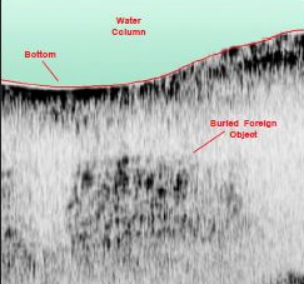

水下拖魚尺寸約91cm*61cm，用于為水下?lián)Q能器提供穩定的水下工作平臺，從而獲取最高質量的數據。SPB-1淺地層剖面儀最大可穿透40m海床，海床下堅硬物質反射的波束被水面換能器接收并存儲在電腦上，系統會生成跟周圍環境密度不同的各種目標的圖片。
SONAR VIEW數據記錄和分析軟件功能強大，使用簡便。標準功能包括目標尺寸計算注釋和自動底部追蹤。用戶可以很方便地改變顏色、范圍、放大增益等。淺地層圖片數據存儲在電腦上，可回放或進行數據后處理。SONAR VIEW支持GPS接口，位置坐標和淺地層數據一一關聯，可對目標進行地理識別。

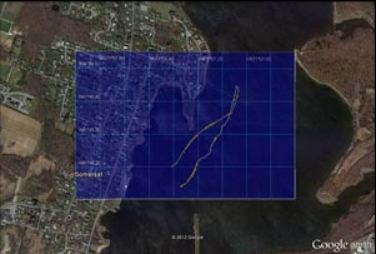

可選聲納地圖覆蓋軟件（船舶航跡追蹤軟件），用于顯示調查船在作業區域的航跡，通過該功能，SBP-1適用于大面積海底調查。

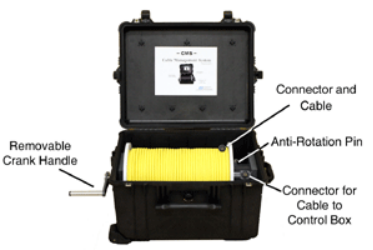

電纜管理系統是帶滑動環的卷軸，可在布放和回收系統的時候很方便地管理電纜。
